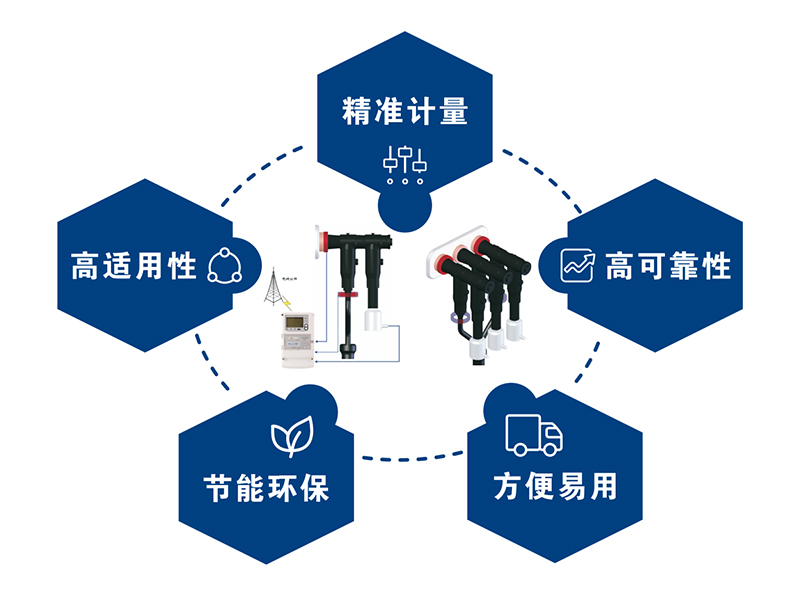

DTGD395-H型高压电能计量装置（环网柜型）针对10kV欧式环网柜的电能计量需求而设计的，采用非传统互感器技术及超低功耗大规模集成电路技术生产的全新的环网柜计量产品。
本产品采用非传统的电压互感器技术，将电压传感器制作成电缆附件的型式，在不增设计量柜，不破坏柜体原来的电缆及各电缆附件的前提下实现电压信号的采样；采用低压闭口CT作为电流信号采样元件，避免了开口CT精度差，稳定性差的问题；低压表计的工作电源也通过10kV电压获得，避免了采用电流取能在小电流时无法获得足够电源的电流死区问题，保证表计工作电源的稳定、可靠。本产品针对10kV直接进行计量，采用整体误差概念，即对电压传感器，电流传感器及低压表计进行整体的精度标定，使整套计量系统的精度更加明确。
计量总及各费率的正向、反向、组合有功电能，四象限无功和组合无功I/II的电能，存储当前及上12个结算日的电量数据；
实时测量三相的瞬时电压、瞬时电流、瞬时有功功率、瞬时无功功率、功率因数、总有功功率、总无功功率和总功率因数；
具有失压、断相、失流、全失压、电压逆向序、欠压、过压、过流、断流、电流不平衡、总功率因素超下限，停电等事件记录功能；
支持4个费率，14个年时区，8个时段表，14个时段；
具有一个RS485接口、一个红外通讯接口，支持GPRS、CDMA、4G等无线公网通讯；
| 额定电压 | 3×10kV；正常工作电压范围0.8Un～1.2Un |
| 额定电流 | 600A |
| 准确度等级 | 有功0.5S（C）级别 无功2级 |
| 电流扩大倍数 | 1.2倍 |
| 额定频率 | （50±2.5）Hz |
| 绝缘性能 | 工频耐压：42kV/1min 雷电冲击电压：75kV |
| 局部放电 | ＜20pC |
| 工作温度范围 | -40℃～+70℃ |
| 整机功耗 | ＜5W |
| 测量制式 | 三相三线/三相四线 |
| 通讯协议 | DL/T 645-2007、DL/T 698.45-2017 |
| 整机重量 | 11.5kg |
